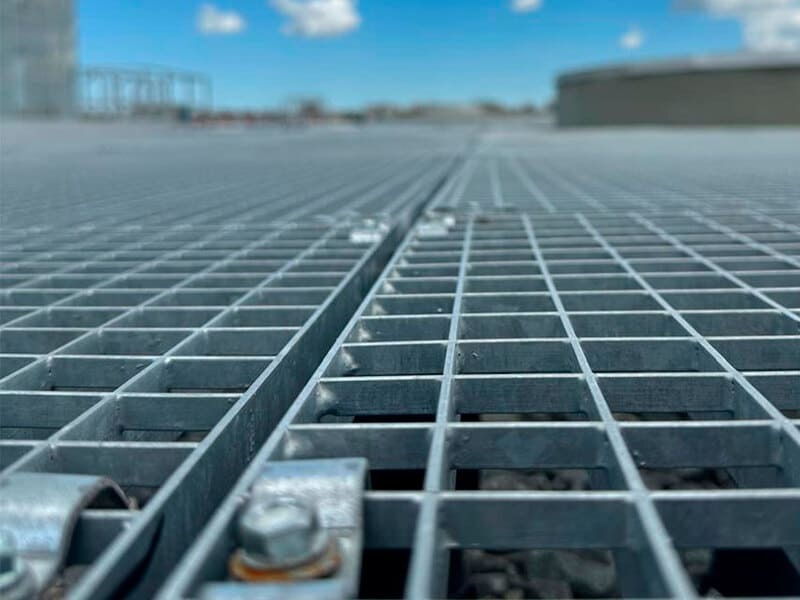

Сварной решетчатый настил - один из популярнейших на сегодняшний день материалов для покрытия площадок обслуживания на действующих промышленных предприятиях.
Настил состоит из несущих стальных полос, связующих стальных элементов (прутков или полос) и полосы обрамления по периметру изделия.



Максимальная длина несущей полосы: 6 100 мм
Максимальная длина связующей полосы: 1 000 мм
Диапазон высот несущей полосы: 20 - 100 мм
Диапазон толщин несущей полосы: 2 - 8 мм
Диаметр связующего прутка в зависимости от толщины несущей полосы: 4 - 8 мм.

Применение сварного оцинкованного решетчатого настила:

Сегодня промышленное строительство не может быть реализовано без решетчатого настила также как в двадцатом веке без просечно-вытяжного листа (ПВЛ).

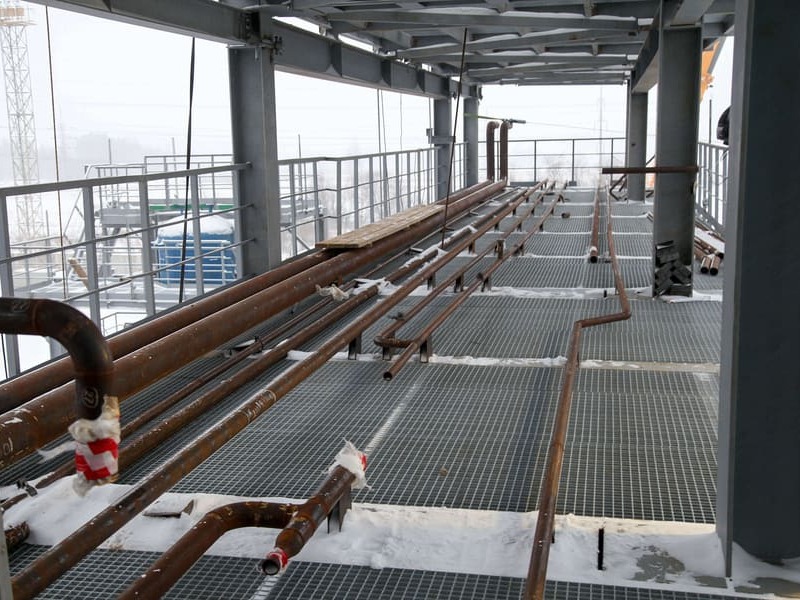

Стальной решетчатый настил - материал, который используют в качестве напольного покрытия лестничных маршей, площадок обслуживания, эстакад, перекрытий между этажами и уровнями, а также прочих площадок где необходимо обеспечить безопасное передвижение рабочего персонала на действующем предприятии.

Компания Руссталь поставляет в соответствии с документацией Заказчика любые размеры и формы решетчатого настила SP

Пример условного обозначения решетчатого настила для заказа:

russtal.org_сварной настил параметры.jpg

SP 1500х890 34х38/30х3, S4, Тип А, Cт3пс, Zn

Настил SP тип настила - Сварной решетчатый
L - длина несущей полосы, мм - 1500
B - длина связующей полосы, мм - 890
a - расстояние между центрами несущих полос (шаг несущей полосы), мм - 34
b - расстояние между центрами связующих прутков (шаг связующего прутка), мм - 38
h - высота несущей полосы, мм - 30
t - толщина несущей полосы, мм - 3
S4 - вид зуба противоскольжения - зуб "пила"
Тип А - вид обрамления
Ст3пс - марка стали
Zn - антикоррозийное покрытие горячим цинком

Противоскольжение сварного настила. Назначение и виды

На участках промышленных площадок, где присутствует дополнительная опасность обледенения, разлива масел, жидкостей и прочая, образующая скользкую поверхность, устанавливают решетчатый настил с зубом противоскольжения. Зуб может иметь форму:

Зуб S4 - "Пила" (наиболее распространенный вид)
Зуб S5 - "Трапеция"
Зуб S6 - "Глубокая трапеция"

Зуб противоскольжения обеспечивает высокое сцепление поверхности решетчатого настила с обувью рабочих, обслуживающих данный участок.
Более подробную информацию о видах и об этапах производства зуба противоскольжения Вы можете узнать у наших специалистов отдела продаж по телефону 8 800 444-31-06 или отправив соответствующий запрос на sales@russtal.org

Как выбрать характеристики сварного решетчатого настила для площадки?

При работе с технической документацией часто встает вопрос подбора размера ячейки и размеров несущей полосы для решетчатого настила. Мы рекомендуем обращать внимание на такие значения как вес решетчатого настила и его нагрузочная способность.

Вес решетчатого настила:

Размер ячейки	Размер несущей полосы
Размер ячейки	25х3	30х2	30х3	35х3
Настил SP 34х38	24	20	28	32
Настил SP 34х50	23	19	27	31

В таблице указан теоретический вес 1 кв.м неоцинкованного решетчатого настила, без зуба противоскольжения, с обрамлением Тип А по периметру изделия. Значения указаны в килограммах. Более подробные таблицы технических характеристик Вы можете запросить у специалистов отдела продаж промышленной группы "Russtal".

Таблица нагрузок решетчатого настила:

Размер ячейки	Размер несущей полосы
Размер ячейки	25х3	30х3	40х3	50х5
Настил SP 34х38	918	1 058	2 923	7 613
Настил SP 30х38	1 047	1 808	5 552	8 675

В таблице указана теоретические данные распределенной нагрузки на участок 1 кв.м решетчатого настила при расстоянии между опорами 1 000 мм. Значения указаны в килограммах.

Более детальная информация по нагрузочной способности сварного решетчатого настила с расстоянием между несущими полосами 34 мм представлена в нашей статье.

Оформите заявку прямо сейчас, позвонив нашим специалистам по номеру 8 800 444-31-06 или написав соответствующий запрос на почту sales@russtal.org

Подробные условия доставки сварного настила узнайте на странице Доставка.
Выберите надежность и качество с оцинкованным решетчатым настилом от компании "Руссталь"!

Сварной решетчатый настил производится на основе передовой технологии - электроплавки, которая осуществляет полное взаимопроникновение двух компонентов сварного решетчатого настила: несущих полос и связующих прутков. Этот результат достигается за одну фазу посредством концентрированного давления на каждую зону сварки и без присадки материала.

Решетчатый настил ГОСТ

Решетчатый настил Russtal производится в соответствии с ТУ 25.11.23-001-50697615-2017 и соответствует всем нормам ГОСТ 23120-2016 и DIN 24537. Более подробную информацию про соответствие изделий нормам стандартов изготовления, Вы можете прочитать в статье.

Решетчатый настил - это множество стальных несущих полос, расположенных на равном расстоянии друг от друга, установленных на ребро и соединенных стальным связующим прутом между собой. Благодаря такой незамысловатой конструкции использование этого материала, как напольного покрытия, гораздо эффективней любого другого изделия.

Наши производственные мощности оснащены всем необходимым оборудованием для выполнения заказов до 1 000 тонн ежемесячно. Отлаженные логистические процессы позволят не допустить срывов сроков монтажа решетчатого настила на объекте.

Предприятие производственного объединения «Руссталь» изготавливает решетчатый настил для площадок на промышленных объектах РФ. Мы осуществляли поставки на все объекты федерального значения реализованные в последние 10 лет на территории РФ.
