Сварной настил - один из популярнейших на сегодняшний день материалов для покрытия площадок обслуживания на действующих промышленных предприятиях.
Сварной решетчатый настил состоит из несущих стальных полос, связующих стальных элементов (прутков или полос) и полосы обрамления по периметру изделия.
L - длина несущей полосы, мм - 1500
B - длина связующей полосы, мм - 890
a - расстояние между центрами несущих полос (шаг несущей полосы), мм - 34
b - расстояние между центрами связующих прутков (шаг связующего прутка), мм - 38
h - высота несущей полосы, мм - 30
t - толщина несущей полосы, мм - 3
S4 - вид зуба противоскольжения - зуб "пила"
Тип А - вид обрамления
Ст3пс - марка стали
Zn - антикоррозийное покрытие горячим цинком
Более подробную информацию о видах и об этапах производства зуба противоскольжения Вы можете узнать у наших специалистов отдела продаж по телефону 8 800 444-31-06 или отправив соответствующий запрос на sales@russtal.org
Сварной решетчатый настил состоит из несущих стальных полос, связующих стальных элементов (прутков или полос) и полосы обрамления по периметру изделия.
- Максимальная длина несущей полосы: 6 100 мм
- Максимальная длина связующей полосы: 1 000 мм
- Диапазон высот несущей полосы: 20 - 100 мм
- Диапазон толщин несущей полосы: 2 - 8 мм
- Диаметр связующего прутка в зависимости от толщины несущей полосы: 4 - 8 мм.

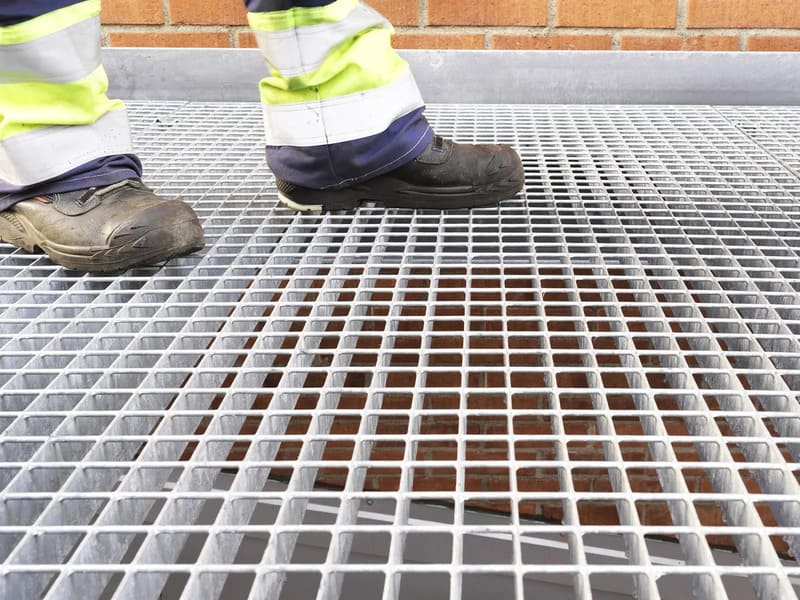

Применение решетчатого настила сварного типа sp:
Сегодня промышленное строительство не может быть реализовано без решётчатого настипа sp
Стальной решетчатый настил - материал, который используют в качестве напольного покрытия лестничных маршей, площадок обслуживания, эстакад, перекрытий между этажами и уровнями, а также прочих площадок где необходимо обеспечить безопасное передвижение рабочего персонала на действующем предприятии. Сварной настил SP оцинкованный значительно продлевает срок службы и защищает от коррозии.
Стальной решетчатый настил - материал, который используют в качестве напольного покрытия лестничных маршей, площадок обслуживания, эстакад, перекрытий между этажами и уровнями, а также прочих площадок где необходимо обеспечить безопасное передвижение рабочего персонала на действующем предприятии. Сварной настил SP оцинкованный значительно продлевает срок службы и защищает от коррозии.
Компания Руссталь поставляет в соответствии с документацией Заказчика любые размеры и формы сварного настила SP
Пример условного обозначения решетчатого настила для заказа:
SP 1500х890 34х38/30х3, S4, Тип А, Cт3пс, Zn
Настил SP тип настила - Сварной решетчатыйL - длина несущей полосы, мм - 1500
B - длина связующей полосы, мм - 890
a - расстояние между центрами несущих полос (шаг несущей полосы), мм - 34
b - расстояние между центрами связующих прутков (шаг связующего прутка), мм - 38
h - высота несущей полосы, мм - 30
t - толщина несущей полосы, мм - 3
S4 - вид зуба противоскольжения - зуб "пила"
Тип А - вид обрамления
Ст3пс - марка стали
Zn - антикоррозийное покрытие горячим цинком

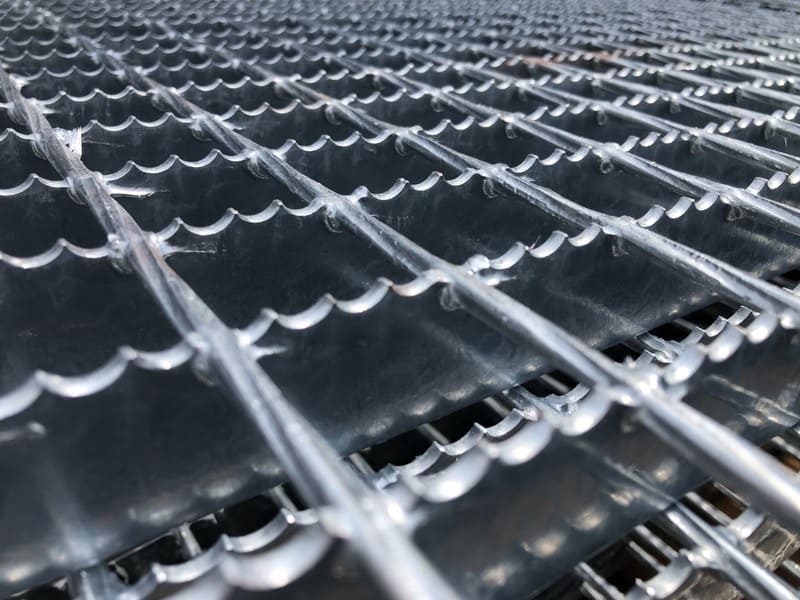

Противоскольжение сварного настила. Назначение и виды
На участках промышленных площадок, где присутствует дополнительная опасность обледенения, разлива масел, жидкостей и прочая, образующая скользкую поверхность, устанавливают решетчатый настил с зубом противоскольжения. Зуб может иметь форму:
- Зуб S4 - "Пила" (наиболее распространенный вид)
- Зуб S5 - "Трапеция"
- Зуб S6 - "Глубокая трапеция"
Более подробную информацию о видах и об этапах производства зуба противоскольжения Вы можете узнать у наших специалистов отдела продаж по телефону 8 800 444-31-06 или отправив соответствующий запрос на sales@russtal.org
Как выбрать характеристики сварного решетчатого настила для площадки?
При работе с технической документацией часто встает вопрос подбора размера ячейки и размеров несущей полосы для решетчатого настила. Мы рекомендуем обращать внимание на такие значения как вес решетчатого настила и его нагрузочная способность.
Вес сварного настила:
|
Размер ячейки |
Размер несущей полосы | |||
|
25х3 |
30х2 |
30х3 |
35х3 |
|
|
Настил SP 34х38 |
24 |
20 |
28 |
32 |
|
Настил SP 34х50 |
23 |
19 |
27 |
31 |
В таблице указан теоретический вес 1 кв.м неоцинкованного решетчатого настила, без зуба противоскольжения, с обрамлением Тип А по периметру изделия. Значения указаны в килограммах. Более подробные таблицы технических характеристик Вы можете запросить у специалистов отдела продаж промышленной группы "Russtal".

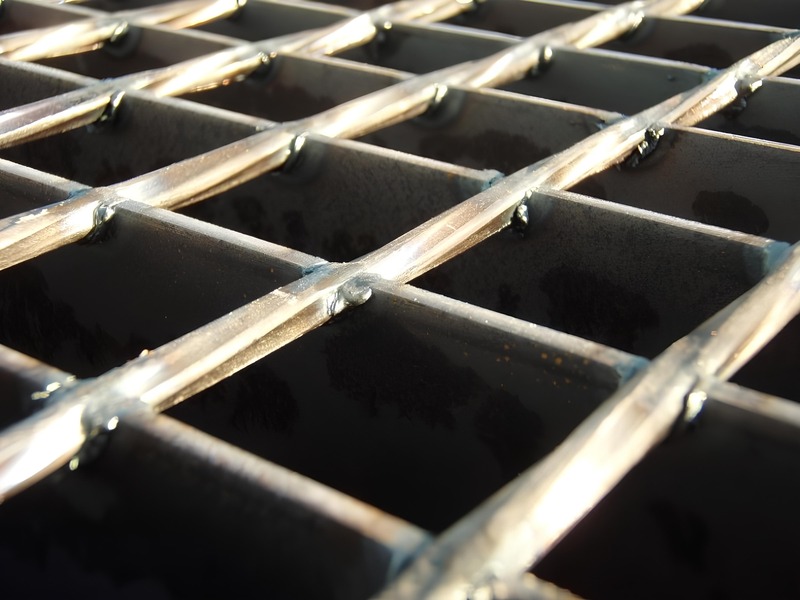

Таблица нагрузок решетчатого настила:
|
Размер ячейки |
Размер несущей полосы | |||
|
25х3 |
30х3 |
40х3 |
50х5 |
|
|
Настил SP 34х38 |
918 | 1 058 | 2 923 | 7 613 |
|
Настил SP 30х38 |
1 047 |
1 808 |
5 552 |
8 675 |
В таблице указана теоретические данные распределенной нагрузки на участок 1 кв.м решетчатого настила при расстоянии между опорами 1 000 мм. Значения указаны в килограммах.
Более детальная информация по нагрузочной способности сварного решетчатого настила с расстоянием между несущими полосами 34 мм представлена в нашей статье.
Более детальная информация по нагрузочной способности сварного решетчатого настила с расстоянием между несущими полосами 34 мм представлена в нашей статье.
Купить сварной настил можно позвонив нам 8 800 444-31-06 или написав соответствующий запрос на почту sales@russtal.org. Специалисты подберут оптимальный тип настила SP
Подробные условия доставки сварного решетчатого настила от производителя узнайте на странице Доставка.
Выберите надежность и качество с оцинкованным решетчатым настилом от компании "Руссталь"!
Подробные условия доставки сварного решетчатого настила от производителя узнайте на странице Доставка.
Выберите надежность и качество с оцинкованным решетчатым настилом от компании "Руссталь"!
Сварной решетчатый настил производится на основе передовой технологии - электроплавки, которая осуществляет полное взаимопроникновение двух компонентов сварного решетчатого настила: несущих полос и связующих прутков. Этот результат достигается за одну фазу посредством концентрированного давления на каждую зону сварки и без присадки материала.
Решетчатый настил - это множество стальных несущих полос, расположенных на равном расстоянии друг от друга, установленных на ребро и соединенных стальным связующим прутом между собой. Благодаря такой незамысловатой конструкции использование этого материала, как напольного покрытия, гораздо эффективней любого другого изделия.
Наши производственные мощности оснащены всем необходимым оборудованием для выполнения заказов до 1 000 тонн ежемесячно. Отлаженные логистические процессы позволят не допустить срывов сроков монтажа решетчатого настила на объекте.
Предприятие производственного объединения «Руссталь» изготавливает решетчатый настил для площадок на промышленных объектах РФ. Мы осуществляли поставки на все объекты федерального значения реализованные в последние 10 лет на территории РФ.
Решетчатый настил ГОСТ
Решетчатый настил Russtal производится в соответствии с ТУ 25.11.23-001-50697615-2017 и соответствует всем нормам ГОСТ 23120-2016 и DIN 24537. Более подробную информацию про соответствие изделий нормам стандартов изготовления, Вы можете прочитать в статье.Решетчатый настил - это множество стальных несущих полос, расположенных на равном расстоянии друг от друга, установленных на ребро и соединенных стальным связующим прутом между собой. Благодаря такой незамысловатой конструкции использование этого материала, как напольного покрытия, гораздо эффективней любого другого изделия.
Наши производственные мощности оснащены всем необходимым оборудованием для выполнения заказов до 1 000 тонн ежемесячно. Отлаженные логистические процессы позволят не допустить срывов сроков монтажа решетчатого настила на объекте.
Предприятие производственного объединения «Руссталь» изготавливает решетчатый настил для площадок на промышленных объектах РФ. Мы осуществляли поставки на все объекты федерального значения реализованные в последние 10 лет на территории РФ.
